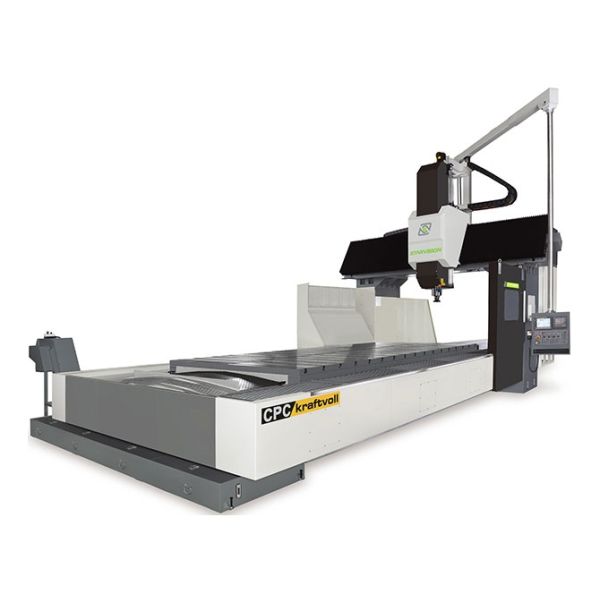

Centro de Maquinado de Doble Columna PC

  • Largo de Mesa: 3000, 4000, 5000, 6000 mm
  • Ancho de Mesa: 2000 mm
  • Distancia entre columnas: 2500, 2800 mm
  • Guías Cuadradas

Disponibilidad: Sin existencias

Pedir Cotización

Maquinas con "Disponibilidad: En existencias." se envían en un día hábil.
Leer más...

Garantía desde 6 meses hasta 3 años (Dependiendo del equipo y el control CNC). Leer más

Llámenos ahora para obtener más información acerca de este producto. (222) 282 8893




Details

Detalles

Características de la máquina

Rodamientos del husillo

Rodamientos

Husillos con servomotores de transmisión directa para el avance de los ejes X, Y y Z obtienen mayor torque y alta precisión de movimiento.

Eje X engranado para mayor capacidad de carga.

Rodamientos fabricados por FAG, NSK o NTN en Alemania o Japón.

Caja de velocidades de 2 pasos

Engranaje de caja de velocidades

Construida con engranes japoneses de clase JIS que otorgan una transferencia de potencia eficiente, además de estar refrigerada lo cual le permite mantener una temperatura constante y reducir el desgaste.

Engranajes construidos por HAMADA en Japón.

Escalas ópticas Heidenhain

Escalas ópticas Heidenhain

Las escalas ópticas agregan mayor precisión en el desplazamiento de la mesa, al no depender de los movimientos o pasos del motor para posicionarse en la escala deseada.

Fabricadas por Heidenhain en Alemania.

Componentes electrónicos europeos

Panel de componentes electrónicos

Componentes electrónicos de alta calidad organizados conforme al estándar CE Europeo.

Componentes protegidos por gabinete cerrado y equipado con un sistema de enfriamiento para mantener una temperatura constante.

Componentes fabricados por Schneider o TE en Alemania

Accesibilidad

Acceso rápido al panel de conexiones

Acceso rápido al panel de conexiones de la máquina, facilitando el mantenimiento y evitando que el operador tenga que abrir el gabinete de control.

Acceso rápido a la bateria, que permite su remplazo mientras la máquina está encendida, sin que tenga que apagar el control CNC.

Guías cuadradas en los tres ejes

Los ejes están equipados con guías cuadradas y cubiertas con Turcite para absorber las vibraciones.

Además la base incluye:

  • Sistema de lubricante con reciclado para mantener la base limpia.
  • Separador de refrigerante para prolongar su vida útil.
  • Sistema de recolección de viruta que evita el daño de las guías.

Aspectos destacables

Aspectos destacables del Centro de Maquinado Doble Columna DX Schnell
  1. Eje Z balanceado con sistema de contrapeso
  2. Caja de velocidades de 2 pasos
  3. Gabinete eléctrico organizado
  4. Sistema de sujeción rápido
  5. Cubierta completa para mayor seguridad

Recorrido de eje Z

Recorrido del eje Z

Recorrido de eje Z del 80% para mayor versatilidad y maquinados tanto de piezas grandes como piezas pequeñas, avances rápidos y alta productividad.




Comparaciones

Starvision Otras marcas
Panel de operación
Control de Centro de Maquinado Doble Columna Starvision

Estructura tipo péndulo que proporciona una mayor área de operaciones al poder mover el control con mayor libertad.

Control de Centros de Maquinado de otras marcas

Soporte del control sujeto a la base de la máquina el cual limita el movimiento y reduce la ergonomía.

Servomotores acoplados
Servomotor acoplado a eje

Uso de transmisión directa en las guías de la máquina, que proporcionan un movimiento más fluido y con mayor precisión.

Transmisión por banda

Uso regular de transmisión de banda en las guías de la máquina, lo que reduce la precisión.

Contrapeso
Contrapeso hidráulico de máquina Starvision

Uso de contrapesos hidráulicos de nitrógeno, los cuales brindan avances suaves y precisos.

Columna sin contrapeso hidráulico

Movimiento del puente mecánico, lo que genera mayor fatiga a los motores del eje Z al igual que los avances son más bruscos.

Sistema de lubricación
Mangueras de cobre en máquina Starvision

Uso de mangueras de cobre que añaden mayor durabilidad al sistema de lubricación.

Mangueras de plástico en máquina

Uso de mangueras de plástico / PVC lo que a la larga genera mayores gastos de mantenimiento al tener que remplazar estas mangueras de manera regular.

Guías
Guías de 65 mm

Uso de guías Schneeberger MRD65 de 65 mm que añaden mayor robustez y capacidad de carga a la mesa.

Guías de 55 mm

Uso de guías lineales de 55 mm que tienen una limitada capacidad de carga en comparación con guías mas gruesas

Construcción del cabezal
Cabezal Starvision

Cabezal de construcción tipo caja reforzado por una estructura de costillas que reduce el peso del cabezal y aumenta la rigidez

Cabezal de otras marcas

Cabezal de construcción tipo caja con soportes transversales el cual disminuye la rigidez y es suceptible a mayor vibración de la máquina.

Additional Info

Additional Info

Recorridos

Tipo de guías Guías Cuadradas
Carrera en eje X 3200 mm, 4200 mm, 5200 mm, 6000 mm
Carrera en eje Y 2300 mm, 2600 mm
Carrera en eje Z 1000 mm, 1200 mm
Distancia entre columnas 2500 mm, 2800 mm

Mesa

Largo de la mesa (eje X) 3000 mm, 4000 mm, 5000 mm, 6000 mm
Ancho de la mesa (eje Y) 2000 mm
Carga máx. sobre la mesa 11000 kg , 13000 kg, 15000 kg, 17000 kg
''T'' Ranuras (ancho x No x distancia) 28 mm x 11 x 180 mm

Cabezal

Revoluciones del husillo 4500 rpm, 6000 rpm
Distancia del nariz del husillo a la mesa 150 -1150 mm, 150 - 1350
Potencia máx. del motor 22 kW, 26 kW

Avances

Avance rápido en ejes X / Y / Z 12 / 12 / 12 m/min
Avance de trabajo en ejes X, Y, Z 7000 mm/min

Cambiador de Herramientas

Tipo Brazo
Mandril de la herramienta CAT-50, BT-50
Numero de herramientas 32, 24 (opción), 40 (opción), 60 (opción)
Peso máx. de la herramienta 20 kg
Longitud máx. de la Herramienta 350 mm
Diametro máx. de herramienta 125 mm / 250 mm con pockets adjuntos vacíos

Precisión

Precisión de posicionamiento ± 0.005 mm / 300 mm
Precisión de repetibilidad ± 0.003 mm

Dimensiones y Otros

Largo de la maquina 10200 mm, 12800 mm, 14600 mm, 16500 mm
Ancho de la maquina 6500 mm, 6800 mm
Altura de la maquina 5400 mm
Control CNC Fanuc 31iMB, Fanuc 0i-MF, Mitsubishi M80A
Potencia total instalada 65 kVA
Alimentación eléctrica 220 V / 60 Hz
Peso (kg) 45080.0000
Manufacturante Starvision
SKU (Número de Referencia) 3881
