Características de la máquina
Control GSK218 M
Control GSK218 M con pantalla de 10.4 pulgadas y control de 4 eje (opcional). Cuenta con interfaz USB con la cual se pueden transmitir los programas CNC y PLC entre el control y una computadora.
Además cuenta con servo-motor de 3.7 kW GSK para el husillo principal y servo-motores para los ejes X y Z controlados desde la unidad GSK218 M.
El diseño ergonómico del control permite el acceso fácil por parte del operador y la capacidad de poder moverlo de acuerdo a sus necesidades.
Guías lineales HIWIN

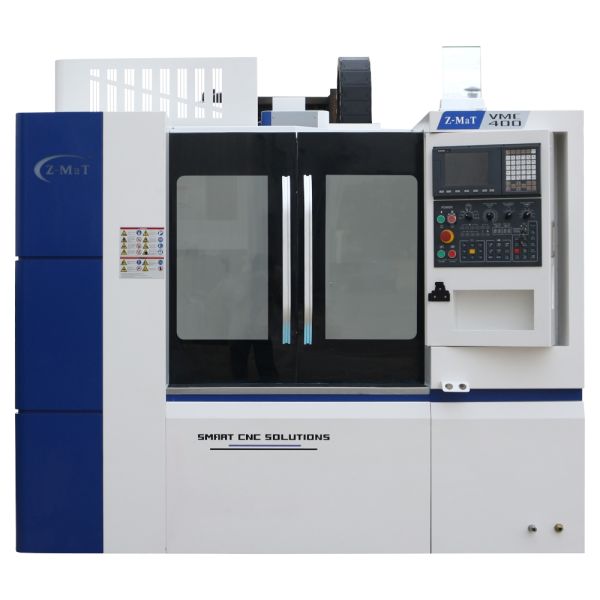

El Centro de Maquinado Vertical VMC-400 cuenta con guías lineales HIWIN (Taiwán) de alta calidad y husillos de bolas PMI (Taiwán). Las guías lineales tipo rodillo del cabezal aseguran un desplazamiento suave y preciso y le aseguran un posicionamiento fluido y más preciso que utilizando guías de bola regulares.
Además el VMC 400 cuenta con rodamientos NSK japoneses.
 |
 |
Gabinete eléctrico climatizado con termostato (Opción)
El VMC-400 cuenta como opción con su gabinete eléctrico climatizado y controlado mediante un termostato, esto evita que los componentes críticos del Centro de Maquinado se sobrecalienten al permitir la regulación de temperatura constante.
Varios componentes electrónicos del VMC-400 son Schneider electric, por lo que tiene la confianza de contar con la más alta calidad.
Cambiador de herramienta automático
Con el cambiador de herramienta automático tipo sombrilla, podrá realizar cambios de herramientas rápidos mientras la máquina está operando, lo que se traduce en mayor productividad.
Además de tener a disposición 16 herramientas para diferentes maquinados, el VMC-400 también se puede configurar con un cambiador de tipo brazo de 24 herramientas para mayor versatilidad y menor tiempo en cambio de herramientas.
El cambiador de herramientas tipo brazo es opcional.

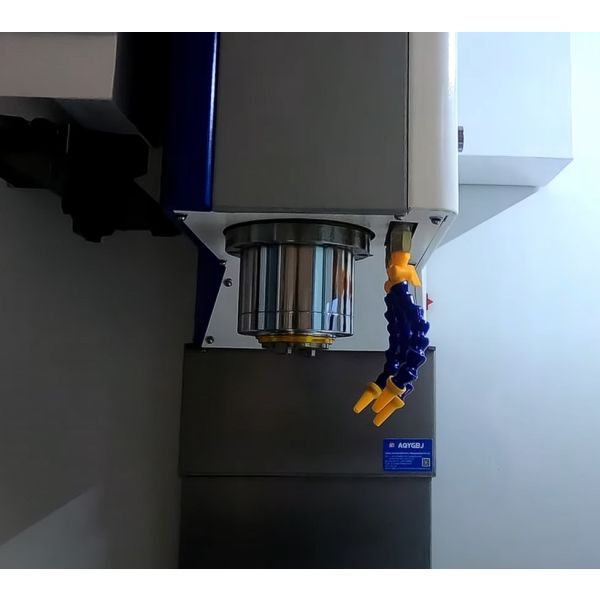

Husillo BT40 Taiwanés
Husillo BT40 estándar de la marca Royal (Taiwán) de 8,000 rpm, ideal para cualquier tipo de operación que se le presente. Alta velocidad y capacidad de maquinados de alta precisión. Además puede configurar el husillo bajo pedido para tener mayor potencia.
Opciones configurables
Cambiador de herramientas
Cambiador de herramientas tipo sombrilla con 16 estaciones (estándar)
Cambiador de herramientas tipo brazo con 24 estaciones (opcional)
4 eje y extractor de viruta
4 eje KF15125 (opcional)
Removedor de viruta (opcional)
Aplicaciones
Maquinado de piezas de fundición con Centro de Maquinado Vertical de la serie VMC
Additional Info
Additional Info
Recorridos
| Tipo de guías | Guías Lineales tipo Bola |
|---|---|
| Recorrido en eje X / Y / Z | 400 / 350 / 450 mm |
Mesa
| Dimensión de la mesa | 600 x 380 mm |
|---|---|
| Carga máx. sobre la mesa | 250 kg |
| ''T'' Ranuras (ancho x No x distancia) | 14 mm x 3 x 110 mm |
Cabezal
| Revoluciones del husillo | 8000 rpm |
|---|---|
| Cono del husillo | ISO 40 |
| Distancia del nariz del husillo a la mesa | 50 - 500 mm |
| Distancia de eje del husillo a columna | 450 mm |
| Motor principal | 3.7 kW / 5.5 kW (30 min. sobrecarga) |
Avances
| Avance rápido en ejes X / Y / Z | 20 / 20 / 20 m/min |
|---|---|
| Avance de trabajo en ejes X, Y, Z | 10 m/min |
Cambiador de Herramientas
| Tipo | Carrusel de 16 herramientas, Brazo de 24 herramientas |
|---|---|
| Mandril de la herramienta | BT-40 |
| Peso máx. de la herramienta | 7 kg |
Precisión
| Precisión de posicionamiento | ± 0.02 mm / 300 mm |
|---|---|
| Precisión de repetibilidad | ± 0.01 mm |
Dimensiones y Otros
| Dimensiones de la maquina (largo x ancho x altura) | 2300 x 2100 x 2500 mm |
|---|---|

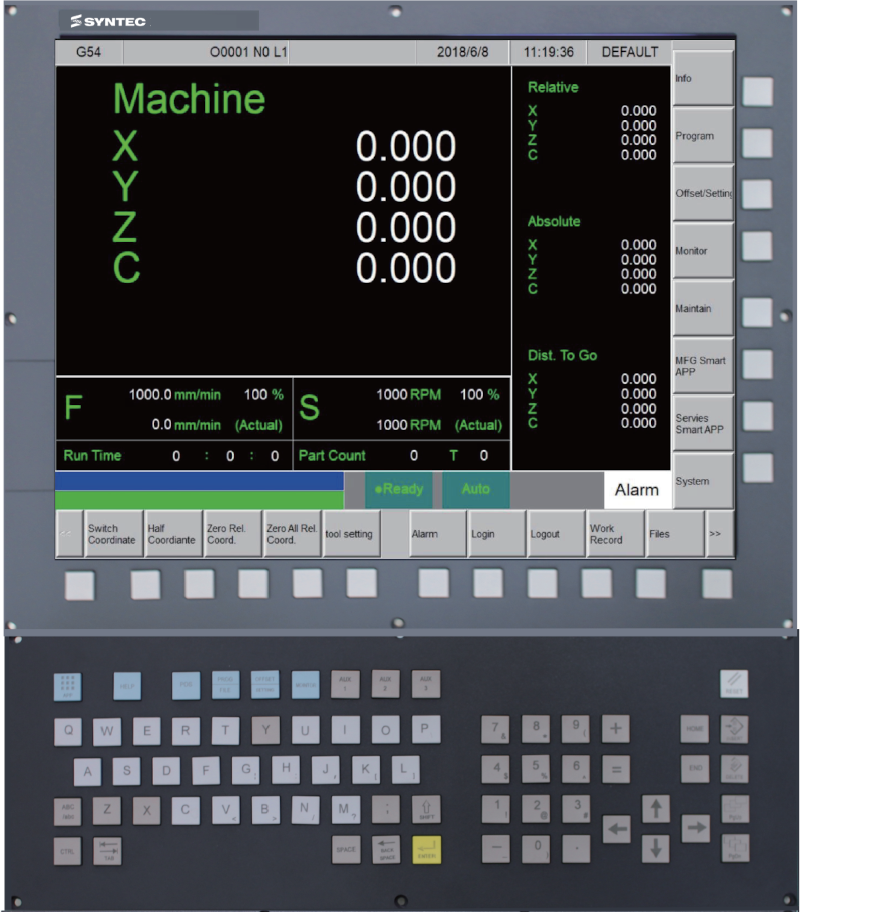

| Control CNC | GSK-218MC-H, Syntec 21M |
| Potencia total instalada | 15 kVA |
| Alimentación eléctrica | 220 V / 60 Hz |
| Peso (kg) | 2400.0000 |
| Manufacturante | Z-MaT |
| SKU (Número de Referencia) | 3825 |
