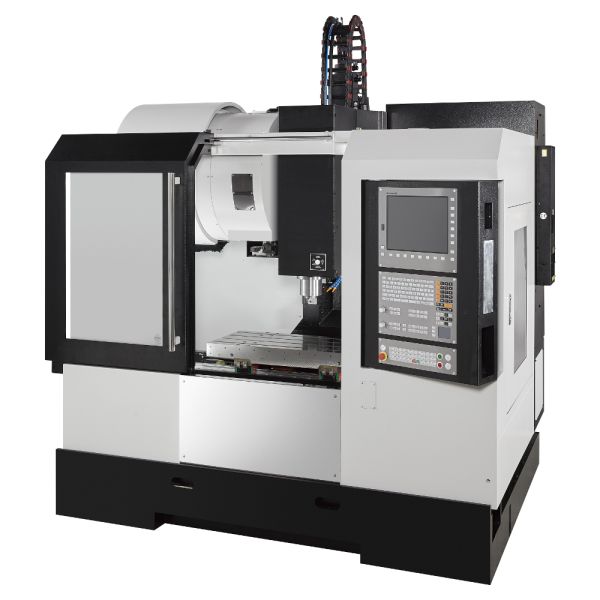

Details
Detalles
1
Características

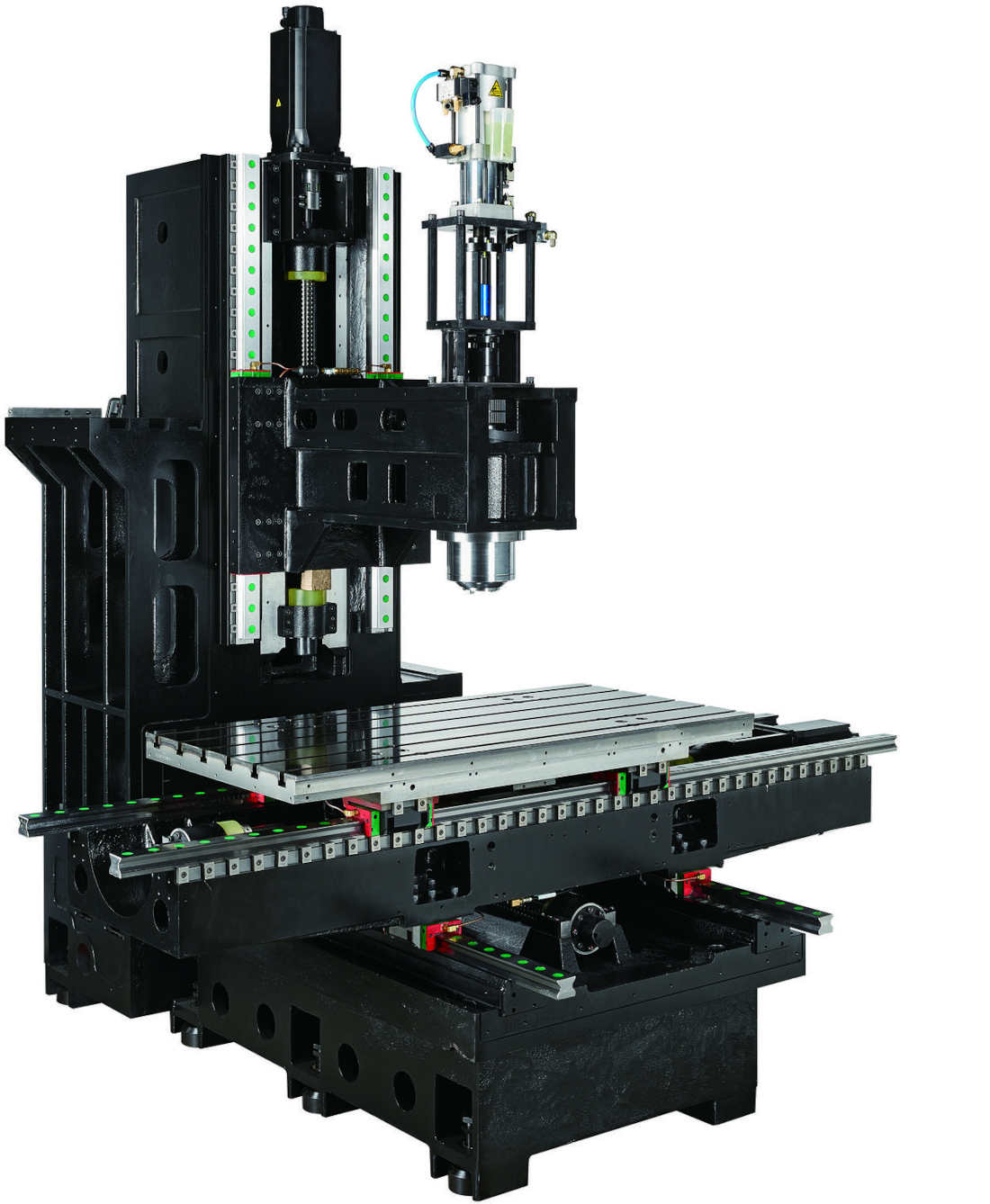

Base rígida
- Optima rigidez, gracias a su estructura de fundición de hierro gris Meehanite, especialmente tratado para mantener alta rigidez y precisión.
- Soportes tipo costilla, que refuerzan toda la estructura y reducen de manera drástica las vibraciones y permiten mayor capacidad de carga.
- Base de diseño triangular que permite mayor soporte de la base, analizadas mediante sistema mecánico ANSYS y FEM (Finite Element Method) para asegurar la estabilidad y resistencia estructural.
2
Características
Husillo de bolas clase C3
- Los husillos de bolas C3 de la máquina han sido pretensados en cada eje para reducir la deformación por calor y mantener alta precisión y repetibilidad.
3
Características
Guías de alta precisión
- Instaladas en todos los ejes, aseguran altas capacidades de carga y rigidez, con alta precisión de posicionamiento y baja fricción.
4
Características
Guías lineales de bolas
- Se encuentran precargadas para mantener un movimiento fluido sin bloqueos, aumentando la rigidez en todas las direcciones, alta precisión y confiabilidad.
5
Características

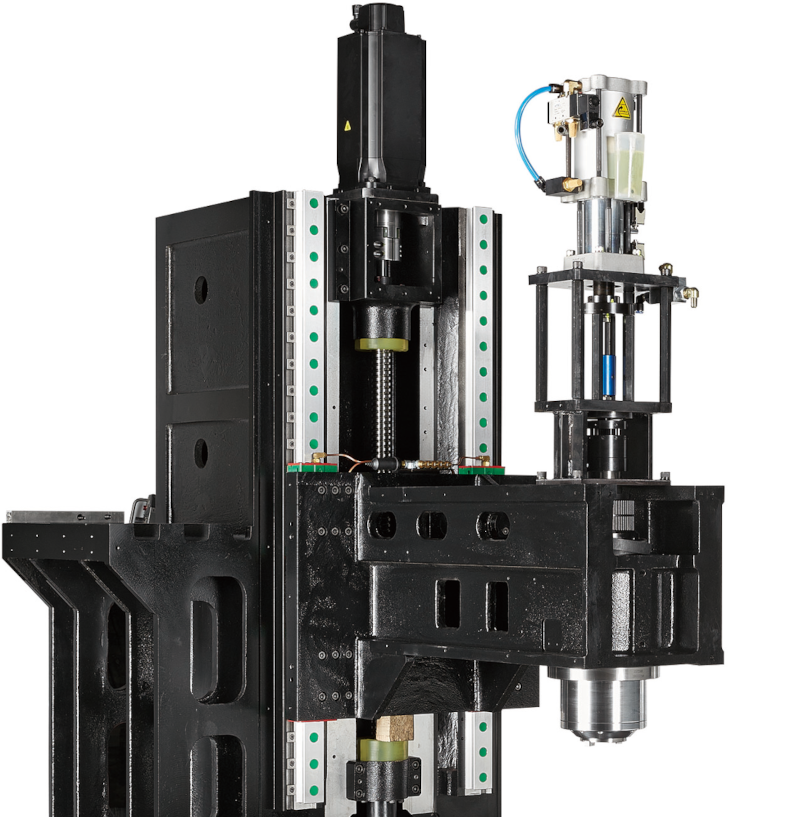

Husillo potente
- 10,000 rpm, ISO 40 con transmisión de banda.
- Diseño en una pieza para cortes pesados.
- Cargado con cojinetes de contacto angular y alta fuerza de empuje.
- Multiples configuraciones opcionales para aumentar la capacidad del husillo.
6
Características

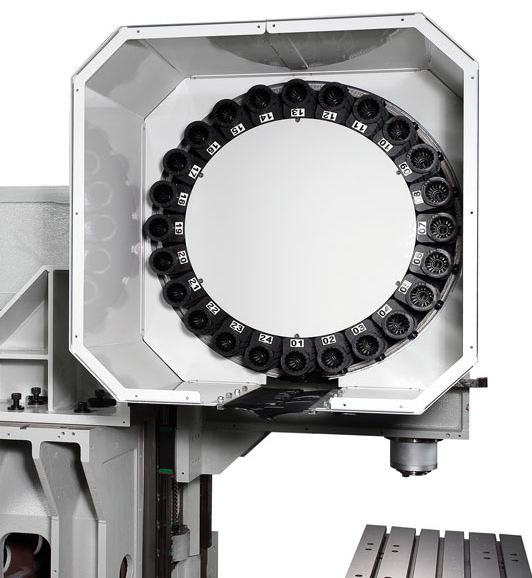

Cambiador de herramientas
- Tipo brazo de 24 herramientas que permite cambios rápidos.
- Opcional cambiador para 30 herramientas.
7
Características
Transportadora de viruta
- Guarda completa para mantener la viruta controlada.
- Sistema eficiente de evacuación de viruta.
- Facilidad de mantenimiento y limpieza del área de trabajo.
8
Control MITSUBISHI
Controles
Control MITSUBISHI
Control super rápido para más alto nivel de productividad y mejor acabado de maquinado
- Mitsubishi M80 versión A, que procesa 135,000 bloques por minuto y 1,350 bloques de lectura anticipada
Control super rápido para más alto nivel de productividad y mejor acabado de maquinado
- Mitsubishi M80 versión A, que procesa 135,000 bloques por minuto y 1,350 bloques de lectura anticipada
Accesorios Opcionales
| Husillo con transmisión directa de hasta 12,000 rpm | |
| Sistema de lubricado a través del husillo con bomba de hasta 70 bar | Sistema de lubricado a través del husillo con bomba de 20 bar |
| Enfriador de aceite para el husillo | Filtro auxiliar para sistema de enfriamiento |
Additional Info
Additional Info
Recorridos
| Tipo de guías | Guías Lineales tipo Bola |
|---|---|
| Recorrido en eje X / Y / Z | 760 / 440 / 460 mm |
Mesa
| Dimensión de la mesa | 900 x 410 mm |
|---|---|
| Carga máx. sobre la mesa | 350 kg |
| ''T'' Ranuras (ancho x No x distancia) | 16 mm x 4 x 100 mm |
Cabezal
| Revoluciones del husillo | 10000 rpm |
|---|---|
| Cono del husillo | ISO 40 |
| Distancia del nariz del husillo a la mesa | 100 - 560 mm |
| Potencia máx. del motor | 11 kW |
Avances
| Avance rápido en ejes X / Y / Z | 30 / 30 / 30 m/min |
|---|---|
| Avance de trabajo en ejes X, Y, Z | 10 m/min |
| Husillos de bola | Eje X,Y,Z: Ø 32 mm x P12 x C3 |
Cambiador de Herramientas
| Tipo | Brazo |
|---|---|
| Mandril de la herramienta | CAT-40 |
| Numero de herramientas | 24 |
| Peso máx. de la herramienta | 7 kg |
| Longitud máx. de la Herramienta | 300 mm |
| Diametro máx. de herramienta | 75 mm / 125 mm con pockets adjuntos vacíos |
| Tiempo de cambio de la herramieta (herramienta a herramienta) | 1.64 seg |
Precisión
| Precisión de posicionamiento | 0.01 mm / 300 mm |
|---|---|
| Precisión de repetibilidad | 0.01 mm |
Dimensiones y Otros
| Dimensiones de la maquina (largo x ancho x altura) | 2200 x 1910 x 1920 mm (sin transportador) |
|---|---|
| Área ocupada por la maquina | 3400 x 2000 mm (con transportador) |
| Control CNC | Mitsubishi M80A |
| Alimentación eléctrica | 220 V / 60 Hz |
| Peso (kg) | 4350.0000 |
| Manufacturante | Microcut (Taiwán) |
| SKU (Número de Referencia) | 4156 |
