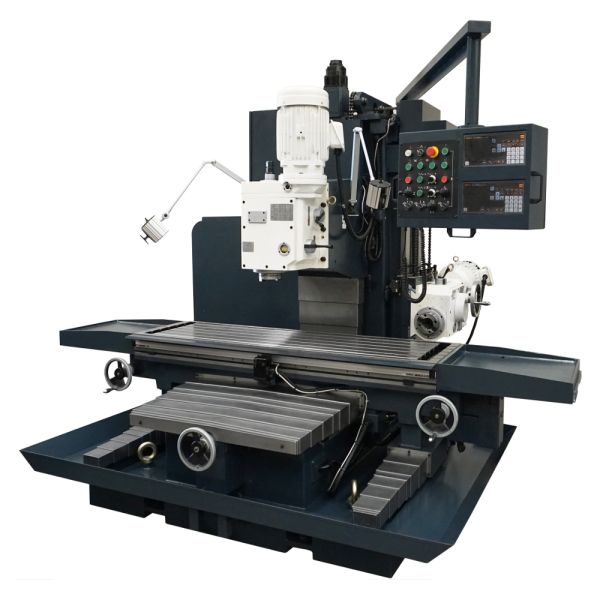

Fresadora Vertical tipo Cama GST-1500


  • Dimensiones de la mesa: 1800 x 520 mm
  • Cono del husillo vertical / horizontal: ISO 50 / ISO 50
  • Variador electrónico de revoluciones y avances


Disponibilidad: Sin existencias

Pedir Cotización

Maquinas con "Disponibilidad: En existencias." se envían en un día hábil.
Leer más...

Garantía desde 6 meses hasta 3 años (Dependiendo del equipo y el control CNC). Leer más

Llámenos ahora para obtener más información acerca de este producto. (222) 282 8893




Descripción

Detalles

1
Cabezal Horizontal

Operaciones de Mandrinado

Fresadora Tipo Cama GST-1500 - cabezal
  • El cabezal horizontal viene sobre sus propias guías
  • El posicionamiento del cabezal es motorizado con carrera vertical de 550 mm.
  • Con el movimiento de la mesa, la carrera efectiva es 810 mm en X y 520 mm en Y. Esto permite que la fresadora trabaje como una mandrinadora
2

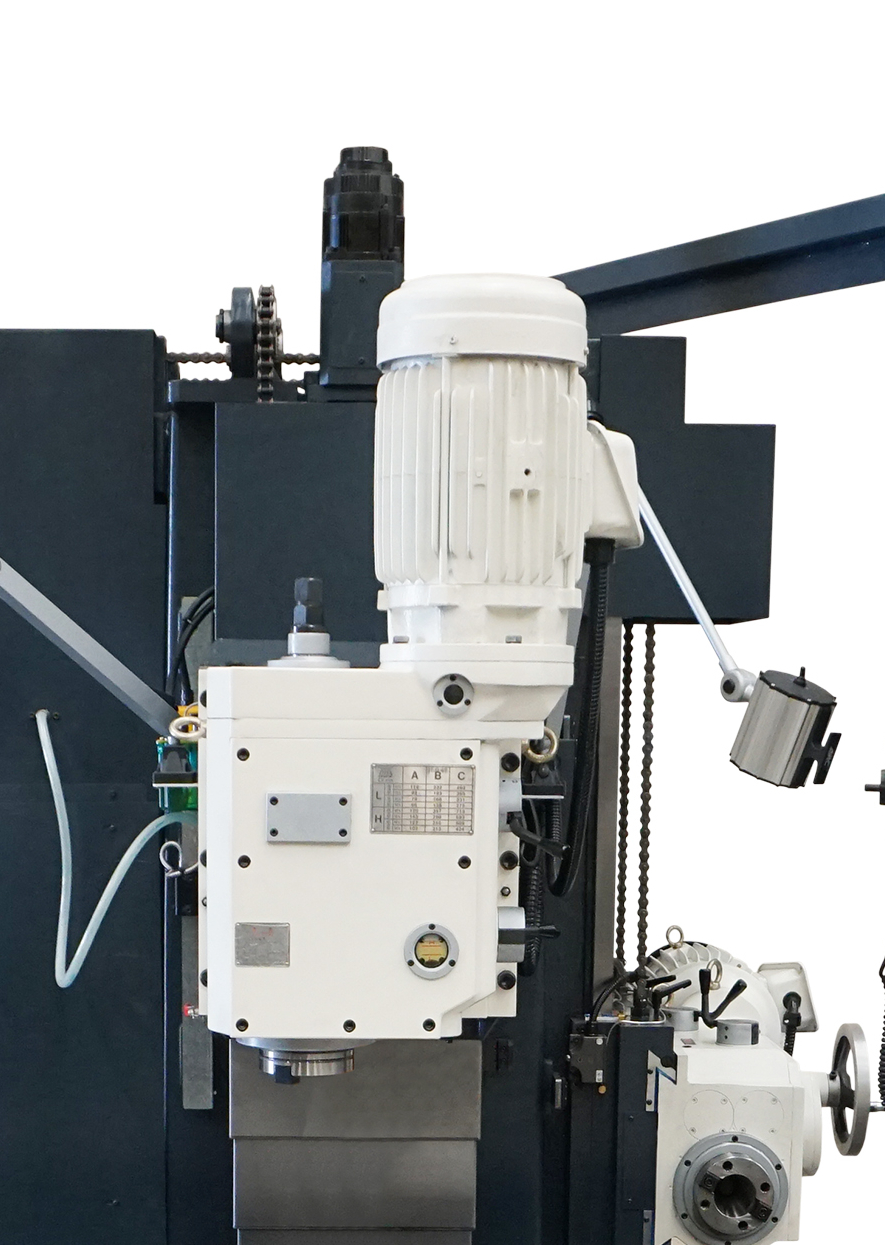

Cabezal Vertical

Cabezal engranado ISO 50

Fresadora Tipo Cama GST-1500 - cabezal
  • El cabezal vertical con transmisión engranada y potente motor de 10 HP permite los cortes mas pasados
  • Revoluciones de husillo y avances en automático son controladas por inversor electrónico. Esto permite preciso y estable control de condiciones de corte dejando mejor acabado de pieza y prolongada vida de herramienta de corte
  • Motor inversor en eje Z permite rápida subida y bajada del cabezal
3
Cuerpo de Maquina

Construcción robusta para cortes pesados

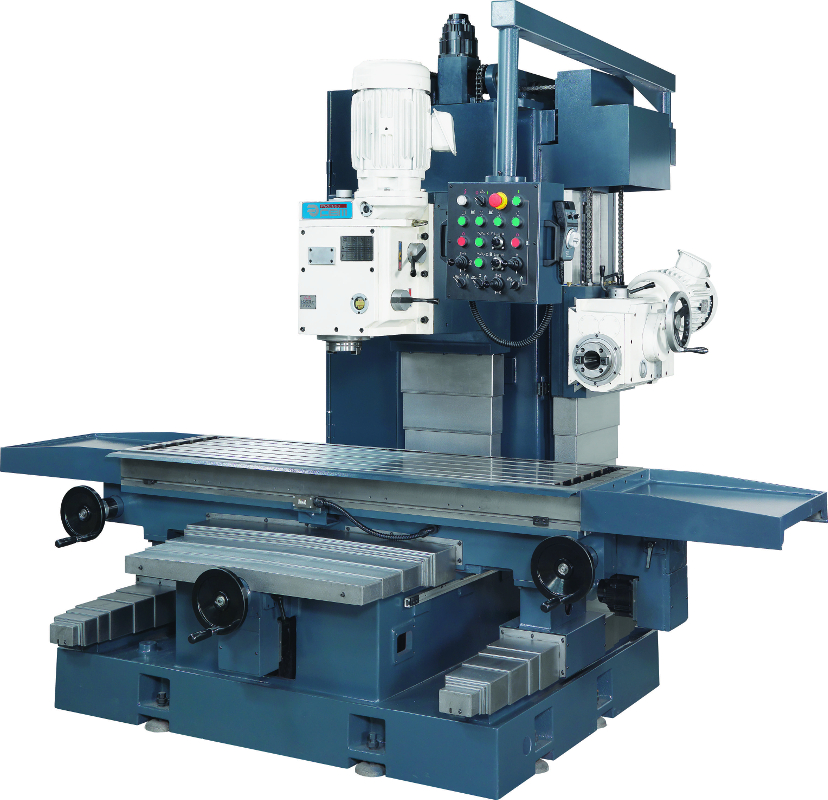

Fresadora Tipo Cama GST-1500 - construccion
  • Dobles Guías tipo V en eje Y: La superficie de contacto extendida permite excelente absorción de vibraciones generas en cortes pesados.
  • Guías Auxiliares Laterales: soportan la mesa en las extremidades y previenen recaída de mesa al maquinar piezas de hasta 1 tonelada. Esto permite extremada precisión en toda la carrera de 1.5 m en X.
  • Coberturas telescópicas en eje Y, Z, H: protección de virutas y refrigerante extendiendo la vida útil de su maquina.
4
Fundición

Fundición antivibratoria Meehanite

Fresadora Tipo Cama GST-1500 - bancada
  • Fundición de cuerpo MEEHANITE con fina distribución de fibras de carbono para mejor absorción de vibraciones generadas durante el corte y mejor robustez de la maquina.
5
Componentes

Componentes superiores de Japón y Europa

  • Cabinete eléctrico: Muy compacto y cuenta con inversor de revoluciones Yaskawa (Japón) y componentes eléctricos Schneider (EU)
  • Lector digital: Mitutoyo (Japón) en los 4 ejes permite trabajo de extremada precisión
  • Husillos de bola: Movimiento de mesa con Husillos de Bola resulta en menor resistencia en avance y permite extremada precisión en posicionamiento y durabilidad de husillo

6
Otras ventajas

Elementos de facilidad de uso y eficiencia

  • AC Servomotor en los cautro ejes
  • Sistema de refrigeración
  • Lubricación automática

Datos Técnicos

Datos Técnicos

Mesa

Dimensión de la mesa 1800 x 520 mm
Carga máx. sobre la mesa 1000 kg
''T'' Ranuras (ancho x No x distancia) 18 mm x 5 x 80 mm

Recorridos y Avances

Recorrido en eje X / Y / Z 1500 / 630 / 600 mm
Recorrido en eje H (movimiento vertical del cabezal horizontal) 550 mm
Avance rápido en ejes X / Y / Z 3000 / 3000 / 3000 mm/min
Avance rápido en eje H 3000 mm/min

Cabezal

Control de revoluciones Variador electrónico
Cono del husillo ISO 50 / NT 50
Cono del husillo horizontal ISO 50 / NT 50
Número de revoluciones del husillo 6
Revoluciones del Husillo Principal 92 - 593 rpm
Revoluciones del Husillo Horizontal 100 - 590 rpm
Distancia del nariz del husillo a la mesa 65 - 665 mm
Distancia de eje del husillo a columna 660 mm
Distancia eje del husillo a la mesa 550 mm

Unidades de Energía

Motor principal 7.5 kW
Motor del husillo horizontal 5.6 kW
Motor de la bomba de refrigerante 93 W
Alimentación eléctrica 220 V / 60 Hz
Ejecución de máquina Sistema Métrico

Dimensiones y Peso

Dimensiones de la maquina (largo x ancho x altura) 3050 x 2675 x 2590 mm
Peso (kg) 6600.0000
Manufacturante Phoebus (Taiwán)
SKU (Número de Referencia) 2255
