Tipos de Cambiadores de Herramientas

Los cambiadores de herramientas son utilizados para optimizar los tiempos de operación y el mecanizado de piezas muy complejas con diferentes herramientas. Son controlados por el sistema CNC y tiene la capacidad de almacenar una gran cantidad de herramientas indexándolas para su acceso por parte del centro de maquinado. Son ideales para mejorar la producción y reducir los tiempos de cambio de herramienta para agilizarlos sin la necesidad de la intervención del operador, reduciendo el tiempo y simplificando el proceso.

Los dos principales tipos de cambiadores de herramienta son: Tipo Carrusel y Tipo Brazo. De los cuales a continuación se describen sus características principales.

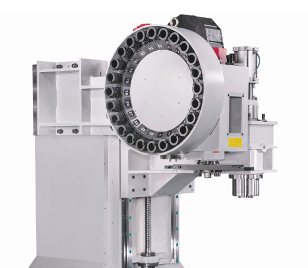

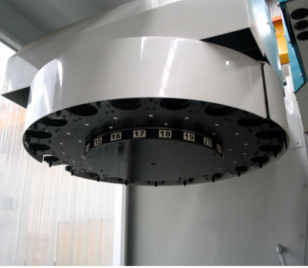

Cambiador tipo Carrusel Cambiador tipo Brazo
Cambiador tipo Carrusel Variador Mecánico
Son de los primeros en aparecer en este tipo de máquinas, en este tipo las herramientas son cargadas de manera vertical. Son sistemas optimizados de los cambiadores de herramientas ya que suelen ser mucho más rápidos. En este tipo las herramientas van cargadas lateralmente.
Ventajas Ventajas
Son sistemas más simples, por consiguiente más económicos, comparado con el tipo brazo, aunque suelen requerir mayor mantenimiento Cambio de Herramienta más rápido, Las posiciones de cada herramienta son aleatorias lo que le permite hacer los cambios mucho más rápido, porque cada herramienta no debe regresar al punto donde se quitó
Son más tolerables a fallas, porque el cambio es más lento y si hay choques hay un poco más de margen Mucho mayor número de cambios de herramientas sin mantenimiento comparado con el carrusel, aun así se debe tomar en cuenta una menor tolerancia a fallas por la velocidad del brazo y la posibilidad de choques de la herramienta
Requieren menor consumo en flujo de aire Las herramientas están cargadas horizontalmente en un almacén cerrado, por consiguiente no hay riesgo de interferencia de las herramientas con la pieza aunque el tambor de almacenamiento al ir cerrado no puede almacenar herramientas muy largas
Puede cargar herramientas un poco más pesadas y más largas Puede trabajar con mayor número de herramientas al poder combinar con un almacén tipo cadena (Chain Type), únicamente limitado por el peso de las mismas
La posición de las herramientas en el carrusel, le permiten colocar herramientas más largas, siempre cuidando que no interfieran con la pieza ya que debido a su posición, tienen mayor riesgo de choque
Ideal para: Ideal para:
Operaciones con herramientas muy pesadas Operaciones de alta producción y de piezas más altas
Operaciones con herramientas largas y piezas con altura menor El uso de herramientas más ligeras y operaciones complejas que requieren distintas herramientas
Operaciones automáticas para piezas de producción y cambios de herramienta variables Optimización de tiempos entre los cambios de herramientas
