Centro de Maquinado Vertical EV-1050
- Recorrido X/Y/Z: 1,050 / 600 / 610 mm
- Cono del husillo: CAT-40
- Revoluciones: 12,000 rpm
1

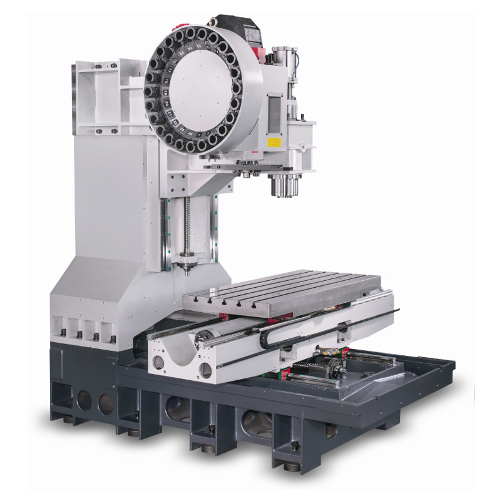

Cuerpo de la maquina
Construcción
Cuerpo de la maquina
- Construcción super-pesada: mas de 6 toneladas de peso, garantiza alta rigidez de la maquina
- Columna forma Y invertida y ribeteada: Proporciona mayor rigidez de la maquina absorbiendo la vibración al momento del maquinado
- Carrera en Y incrementada a 600 mm: Una gran ventaja para maquinar moldes que muchas veces vienen cuadrados
- Fundición diseñada para suprema absorción de vibraciones: Hierro Fundido Gris - FC300 con resistencia 300 - 400 N/m2, está ampliamente exenta de tensiones interiores, deformaciones y grietas

- Construcción super-pesada: mas de 6 toneladas de peso, garantiza alta rigidez de la maquina
- Columna forma Y invertida y ribeteada: Proporciona mayor rigidez de la maquina absorbiendo la vibración al momento del maquinado
- Carrera en Y incrementada a 600 mm: Una gran ventaja para maquinar moldes que muchas veces vienen cuadrados
- Fundición diseñada para suprema absorción de vibraciones: Hierro Fundido Gris - FC300 con resistencia 300 - 400 N/m2, está ampliamente exenta de tensiones interiores, deformaciones y grietas
2
Transmisión directa
Transmisión
Transmisión directa
Acoplamiento directo de servomotores
A diferencia de transmisión de polea (que usan muchas otras empresas para reducir costos), el acoplamiento directo tiene:
- Superior precisión de posicionamiento al eliminar las poleas que se estiran y deforman perdiendo precisión durante la transmisión
- Superior transmisión de torque y aceleración de servomotores

Acoplamiento directo de servomotores
A diferencia de transmisión de polea (que usan muchas otras empresas para reducir costos), el acoplamiento directo tiene:
- Superior precisión de posicionamiento al eliminar las poleas que se estiran y deforman perdiendo precisión durante la transmisión
- Superior transmisión de torque y aceleración de servomotores
3
Guías lineales tipo bola o tipo rodillos
Guías
Guías lineales tipo bola o tipo rodillos
- Guías lineales tipo bola:
- Garantizan una alta precisión de desplazamiento y un movimiento suave
- Más económicas
- Guías lineales tipo rodillos:
- Soportan cargas más pesadas
- Con superficie de contacto más amplia, las guías tipo rodillos son supremas para
absorción de vibraciones generadas por cortes pesados
- Más larga vida útil

- Guías lineales tipo bola:
- Garantizan una alta precisión de desplazamiento y un movimiento suave
- Más económicas
- Guías lineales tipo rodillos:
- Soportan cargas más pesadas
- Con superficie de contacto más amplia, las guías tipo rodillos son supremas para absorción de vibraciones generadas por cortes pesados
- Más larga vida útil
4
Husillos de bola
Husillos
Husillos de bola
- Husillos de bola super preciso - Categoría C2: Tienen fluctuaciones máx. de 7 micras. La competencia usa husillos de menos precisión C3 y C5 (fluctuación: 18 micras).
- Grande diámetro de husillo de 40 mm: Permite avances super rápidos de 36 m/min.
- Pretensión de husillo de bola: Elimina distorsiones térmicas ocasionadas por fricción durante uso extremo (piezas pesadas con avances rápidos)

- Husillos de bola super preciso - Categoría C2: Tienen fluctuaciones máx. de 7 micras. La competencia usa husillos de menos precisión C3 y C5 (fluctuación: 18 micras).
- Grande diámetro de husillo de 40 mm: Permite avances super rápidos de 36 m/min.
- Pretensión de husillo de bola: Elimina distorsiones térmicas ocasionadas por fricción durante uso extremo (piezas pesadas con avances rápidos)
5
Cambiador de herramientas tipo brazo
Cambiador de heramientas
Cambiador de herramientas tipo brazo
Cambiador de herramientas tipo brazo de 24 posiciones
- Permite cambio de herramienta en 1.64 segundos, para que su maquina este cortando mayor porcentaje de tiempo
- Elimina el riesgo de interferencia con material maquinado (esto es siempre un riesgo si usa cambiador tipo carrusel)

Cambiador de herramientas tipo brazo de 24 posiciones
- Permite cambio de herramienta en 1.64 segundos, para que su maquina este cortando mayor porcentaje de tiempo
- Elimina el riesgo de interferencia con material maquinado (esto es siempre un riesgo si usa cambiador tipo carrusel)
6
Transportador tipo tornillo
Transportador de virutas
Transportador tipo tornillo
- Facilita el trabajo de limpiar: reduce los tiempos muertos
- Durabilidad máxima: para una vida de servicio prolongado
- Manipula de forma económica cantidades de viruta grandes o pequeñas
- Sencillo de instalar y mantener

- Facilita el trabajo de limpiar: reduce los tiempos muertos
- Durabilidad máxima: para una vida de servicio prolongado
- Manipula de forma económica cantidades de viruta grandes o pequeñas
- Sencillo de instalar y mantener
7
Control MITSUBISHI
Controles
Control MITSUBISHI
Control super rápido para más alto nivel de productividad y mejor acabado de maquinado
- Mitsubishi M80 versión A, que procesa 135,000 bloques por minuto y 1,350 bloques de lectura anticipada

Control super rápido para más alto nivel de productividad y mejor acabado de maquinado
- Mitsubishi M80 versión A, que procesa 135,000 bloques por minuto y 1,350 bloques de lectura anticipada
Aplicaciones
Maquinado de piezas con Centro de Maquinado Vertical de la serie EV
Recorridos
Tipo de guías | Guías Lineales tipo Rodillo |
---|---|
Recorrido en eje X / Y / Z | 1050 / 600 / 610 mm |
Mesa
Dimensión de la mesa | 1200 x 600 mm |
---|---|
Carga máx. sobre la mesa | 600 kg |
''T'' Ranuras (ancho x No x distancia) | 18 mm x 5 x 100 mm |
Cabezal
Revoluciones del husillo | 12000 rpm (acoplamiento directo) |
---|---|
Distancia del nariz del husillo a la mesa | 120 - 730 mm |
Distancia de eje del husillo a columna | 700 mm |
Potencia máx. del motor | 15 kW |
Avances
Avance rápido en ejes X / Y / Z | 36 / 36 / 30 m/min |
---|---|
Avance de trabajo en ejes X, Y, Z | 10 m/min |
Husillo de bola | Eje X,Y,Z: Ø 40 mm x P12 x C2 |
Cambiador de Herramientas
Tipo | Brazo |
---|---|
Mandril de la herramienta | CAT-40 |
Numero de herramientas | 24 |
Peso máx. de la herramienta | 8 kg |
Longitud máx. de la Herramienta | 300 mm |
Diametro máx. de herramienta | 80 mm / 150 mm con pockets adjuntos vacíos |
Tiempo de cambio de la herramieta (herramienta a herramienta) | 1.64 seg |
Precisión
Precisión de posicionamiento | ± 0.005 mm / 300 mm |
---|---|
Precisión de repetibilidad | ± 0.003 mm |
Dimensiones y Otros
Dimensiones de la maquina (largo x ancho x altura) | 3080 x 2300 x 2720 mm |
---|---|
Área ocupada por la maquina | 4140 × 3450 mm |
Control CNC | Mitsubishi M80VA |
Potencia total instalada | 21 kVA |
Alimentación eléctrica | 220 V / 60 Hz |
Peso de Maquina (Kg) | 6270 |
Manufacturante | Yida (Taiwán) |
SKU | 3760 |
