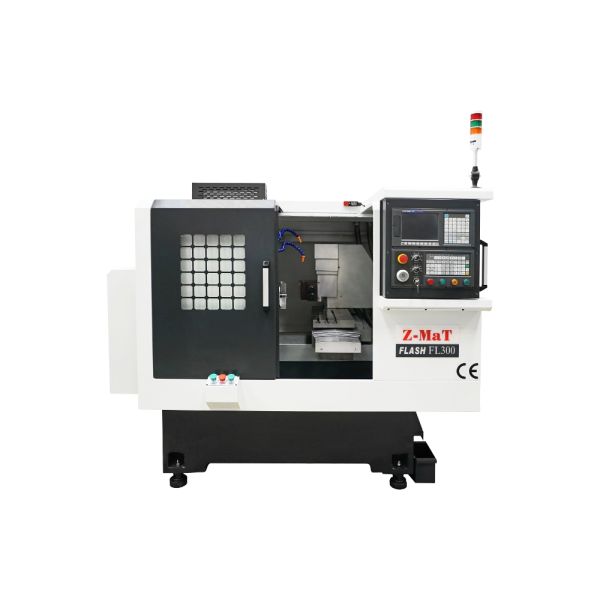

Torno CNC Bancada Plana FL-300
- Volteo sobre bancada: 300 mm
- Largo máximo de torneado: 260 mm
- Sin contrapunto
Caracteristica de Maquina
Base, Husillo, Guías
![](https://www.famasa.com/media/wysiwyg/FL-bancada.jpg)
![](https://www.famasa.com/media/wysiwyg/FL-bancada.jpg)
Cuerpo de la máquina
El diseño del cuerpo (bilateralmente simétrico) y el diseño del cabezal aumentan la rigidez en todos los movimientos de la máquina.
Husillo de bola al centro de la maquina
• Elimina torque de fricción lateral
• Proporciona una mejor característica dinámica
• Garantiza función estable del husillo en largo plazo
Guías lienales
Guías lineales precargadas para maximizar el balance entre desplazamiento y precisión. Proveen un movimiento sobre el eje sin necesidad de pre-configurar.
Caracteristica de Maquina
CNC Control
![](https://www.famasa.com/media/wysiwyg/control-gsk-988t-n.jpg)
![](https://www.famasa.com/media/wysiwyg/control-gsk-988t-n.jpg)
El controlador GSK 988T cuenta con un microprocesador de alto rendimiento de 400 MHz. Puede controlar hasta 5 ejes (incluyendo eje C) y ajustar la escritura de los parámetros de la unidad de servo en tiempo real.
Incorpora multiples programas PLC donde puede realizar escritura y edición del diagrama. Cuenta con puertos USB e interfaz de internet para compartir archivos de manera fácil y rápida.
Caracteristica de Maquina
Portaherramientas
La maquina permite flexibilidad en las configuraciones de herramientas. Se puede combinar con una amplia gama de tipos portaherramientas.
- Portaherramientas tipo Gang.
- Torreta tipo Gang + Torreta eléctrica de 8 estaciones.
- Portaherramientas de 4 estaciones + Set de herramientas vivas axial y radial.
- Torreta eléctrica de 8 estaciones + Set de herramientas vivas axial y radial.
![](https://www.famasa.com/media/wysiwyg/FL-portaherramienta-gang-torno.jpg)
![](https://www.famasa.com/media/wysiwyg/FL-portaherramienta-gang-torno.jpg)
![](https://www.famasa.com/media/wysiwyg/FL-torreta8t-gang.jpg)
![](https://www.famasa.com/media/wysiwyg/FL-torreta8t-gang.jpg)
![](https://www.famasa.com/media/wysiwyg/FL-herramienta-viva-eje-y.jpg)
![](https://www.famasa.com/media/wysiwyg/FL-herramienta-viva-eje-y.jpg)
![](https://www.famasa.com/media/wysiwyg/FL-herramienta-viva-eje-radial-axial.jpg)
![](https://www.famasa.com/media/wysiwyg/FL-herramienta-viva-eje-radial-axial.jpg)
Caracteristica de Maquina
Manipulación de material
![](https://www.famasa.com/media/wysiwyg/fl-alimentador-barra-n.jpg)
![](https://www.famasa.com/media/wysiwyg/fl-alimentador-barra-n.jpg)
Alimentador de barra hidrostatico
puede manejar barras con diámetros de 8 hasta 42 mm y largo de 3 m.
Caracteristica de Maquina
Componentes
![](https://www.famasa.com/media/wysiwyg/schneider-electric-logo_6.jpg)
![](https://www.famasa.com/media/wysiwyg/schneider-electric-logo_6.jpg)
Varios componentes electrónicos de la máquina son Schneider Electric, por lo que tiene la confianza de contar con la más alta calidad.
Capacidad
Volteo sobre la bancada | 300 mm |
---|---|
Volteo sobre el carro | 120 mm |
Largo máximo de torneado | 260 mm |
Diámetro del chuck | 150 mm |
Cabezal
Barreno del husillo | 55 mm |
---|---|
Paso de barra | 46 mm |
Revoluciones del husillo | 2500 rpm |
Nariz del husillo | A2-5 |
Sujeción de Herramientas
Sistema de Sujeción de Herramientas | Portaherramientas tipo Gang |
---|---|
Sistema de Sujeción Opcional | Portaherramientas tipo Gang + 2 herramientas vivas radiales + eje Y |
Tamaño de zanco herramienta | 20 x 20 mm |
Carros
Tipo de guías | Guías Lineales tipo Bola |
---|---|
Carrera longitudinal | 300 mm |
Carrera transversal | 350 mm |
Avance rápido longitudinal | 25 m/min |
Avance rápido transversal | 15 m/min |
Contrapunto
Tipo de Contrapunto | Sin Contrapunto |
---|
Precisión
Precisión de posicionamiento | ± 0.01 mm / 300 mm |
---|---|
Precisión de repetibilidad | ± 0.005 mm |
Motores y Otros datos
Control CNC | GSK-988T |
---|---|
Motor principal | 3.7 / 5.5 kW |
Potencia total instalada | 9 kVA |
Alimentación eléctrica | 220 V / 60 Hz |
Dimensiones y Peso
Dimensiones de la máquina (largo x ancho x altura) | 1700 x 1200 x 1550 mm |
---|---|
Peso de la máquina (Kg) | 2100 |
Manufacturante | Z-MaT |
SKU | 4174 |
