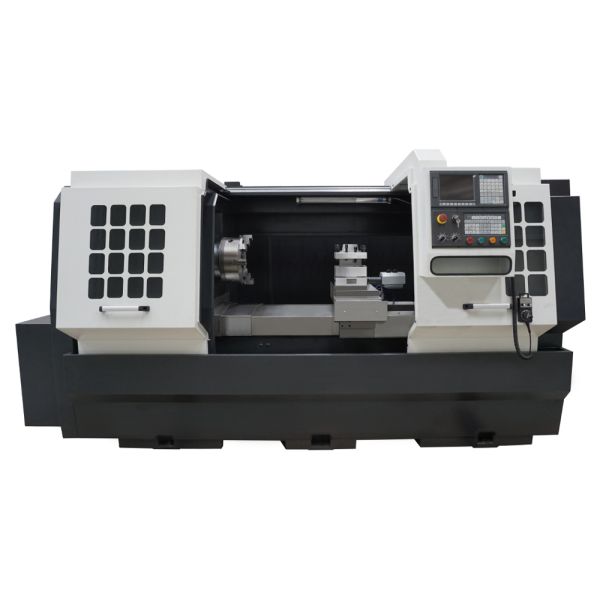

Torno CNC Bancada Plana FTL-550/1500
- Volteo sobre bancada: 550 mm
- Distancia entre puntos: 1500 mm
Caracteristica de Maquina
Base, Bancada, Husillo
Base rigida
La base está fabricada en una pieza de fundición y cuenta con alta resistencia a las vibraciones. La bancada y la torreta están alineadas sobre el mismo plano reduciendo así el calor y la expansión térmica.
Bancada ancha
Guías alcanzan la anchura hasta 500 mm que proporciona mejor rigidez y estabilidad de la maquina
Husillo de bola al centro de la maquina
• Elimina torque de fricción lateral
• Proporciona una mejor característica dinámica
• Garantiza función estable del husillo en largo plazo
Caracteristica de Maquina
Guías
Las guías lineales (marca Hiwin) logran una larga vida útil con alta velocidad, alta precisión y movimiento suave.
Caracteristica de Maquina
Ergonomía para su operación
El panel de operaciones donde se ubica el control CNC está ubicado de manera que sea accesible y cómodo para el operador de la máquina. Además permite fácil acceso y visualización a los controles del panel sin obstruir la visión a la mesa de trabajo.
Caracteristica de Maquina
Portaherramientas
La maquina permite gran flexibilidad en las configuraciones de herramientas. Se puede combinar con una amplia gama de tipos portaherramientas.
- Portaherramientas de 4 estaciones.
- Portaherramientas de 4 estaciones + un portaherramientas tipo Gang.
- Torreta automática de 8 estaciones.
- Torreta de herramienta viva de 12 estaciones.
Caracteristica de Maquina
Componentes
Varios componentes electrónicos de la máquina son Schneider Electric, por lo que tiene la confianza de contar con la más alta calidad.
Mira el video de esta máquina
Potente y versátil
Capacidad
| Volteo sobre la bancada | 550 mm |
|---|---|
| Volteo sobre el carro | 320 mm |
| Distancia entre puntos | 1500 mm |
| Largo máximo de torneado | 1500 mm, 1250 mm (con torreta de 8 posiciones) |
| Ancho de la bancada | 500 mm |
| Diámetro del chuck | 305 mm |
Husillo
| Barreno del husillo | 104 mm |
|---|---|
| Paso de barra | 91 mm |
| Revoluciones del husillo | 1000 rpm |
| Nariz del husillo | A2-11 |
Sujeción de Herramientas
| Sistema de Sujeción de Herramientas | Torreta Eléctrica de 8 estaciones, Portaheramienta Eléctrica de 4 estaciones + 2 Portaherramientas tipo Gang |
|---|---|
| Tamaño de zanco herramienta | 32x32 mm (torreta de 4 herr.) / 25x25 mm (torreta de 8 herr.) |
Carros
| Tipo de guías | Guías Lineales tipo Bola |
|---|---|
| Carrera longitudinal | 1500 mm |
| Carrera transversal | 280 mm |
| Avance rápido longitudinal | 20 m/min |
| Avance rápido transversal | 20 m/min |
Contrapunto
| Tipo de Contrapunto | Manual, Con Funda Hidráulica (Opción) |
|---|---|
| Cono de la funda del contrapunto | MT5 |
| Salida de la funda del contrapunto | 100 mm |
Motores y Otros datos
| Control CNC | Fanuc 0i-TD, GSK-988T |
|---|---|
| Motor principal | 11/15 kW |
| Potencia total instalada | 18 kVA |
| Alimentación eléctrica | 220 V / 60 Hz |
Dimensiones y Peso
| Dimensiones de la máquina (largo x ancho x altura) | 3900 x 1600 x 2010 mm |
|---|---|
| Peso de la máquina (Kg) | 5000 |
| Manufacturante | Z-MaT |
| SKU | 3859 |
