Torno Paralelo SN-32/1000
- Volteo sobre bancada: 330 mm
- Distancia entre puntos: 1000 mm
- Freno electrodinámico
- Marca TOS

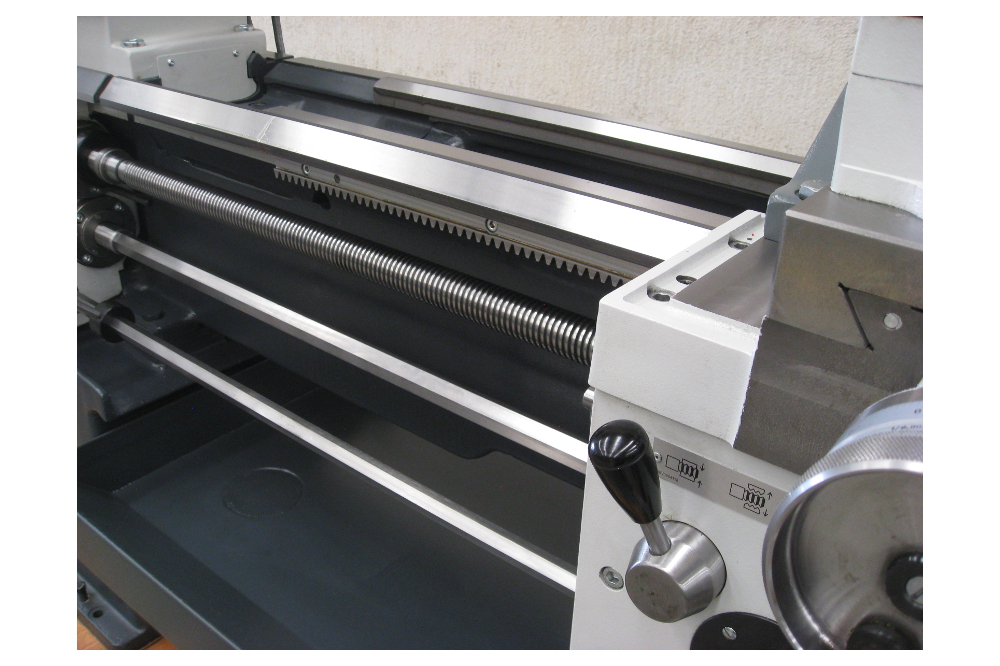

Bancada
Bancada templada con escote
- Bancada con escote: Permite tornear mayor diámetro de las piezas tipo disco
- Guías templadas y rectificadas: Con dureza mínima de 450 Brinell incrementa vida útil y manteniendo la precisión por mucho años
- Bancada con escote: Permite tornear mayor diámetro de las piezas tipo disco
- Guías templadas y rectificadas: Con dureza mínima de 450 Brinell incrementa vida útil y manteniendo la precisión por mucho años

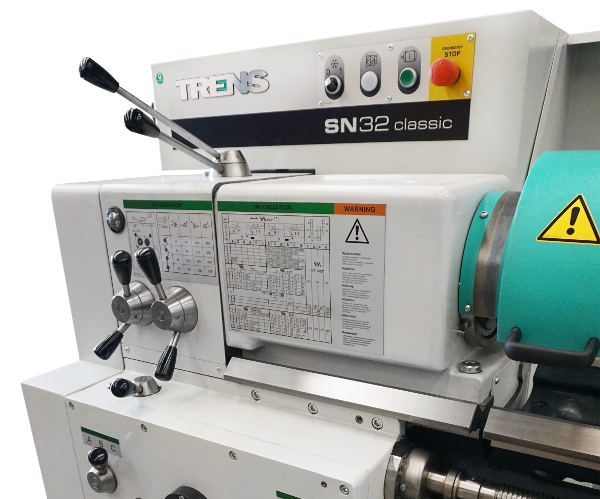

Cabezal
Cabezal de alta precisión
- Base de cabezal rasqueteada: Rasqueteo manual de la base del cabezal y guiás de la bancada garantizan alta precisión de la máquina. Rasqueteo manual evita uso de “tornillos de nivelación”
- Husillo principal con superficies cementadas y templadas: Mantiene la precisión por años
- Base de cabezal rasqueteada: Rasqueteo manual de la base del cabezal y guiás de la bancada garantizan alta precisión de la máquina. Rasqueteo manual evita uso de “tornillos de nivelación”
- Husillo principal con superficies cementadas y templadas: Mantiene la precisión por años

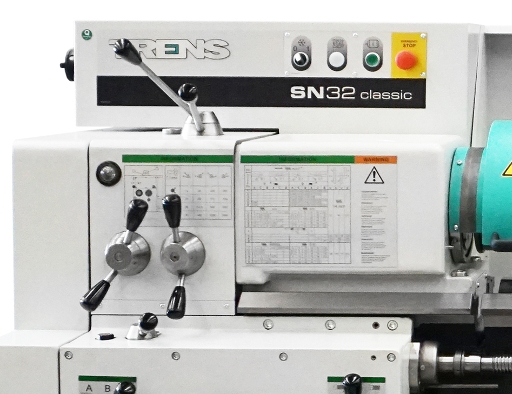

Caja de revoluciones
Engranes templados y rectificados, clutch y electro-freno
- Engranes templados y rectificados: Incrementan vida útil y reducen vibraciones y ruido
- Clutch: Permite invertir giro sin parar el motor permitiendo ahorro de energía y incremento en eficiencia
- Freno electro-dinámico: Activa paro de emergencia de giro del chuck. ¡Indispensable para la seguridad del operador!
- Engranes templados y rectificados: Incrementan vida útil y reducen vibraciones y ruido
- Clutch: Permite invertir giro sin parar el motor permitiendo ahorro de energía y incremento en eficiencia
- Freno electro-dinámico: Activa paro de emergencia de giro del chuck. ¡Indispensable para la seguridad del operador!

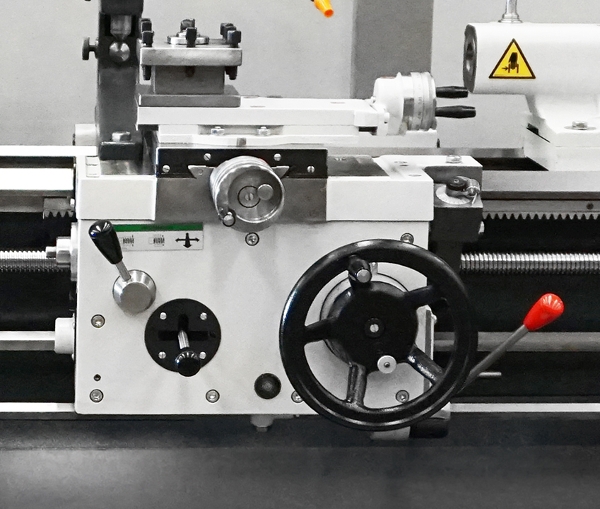

Delantal
Reloj de rosca, ergonomía de uso y protección contra sobrecarga
- Aparato de recaída de paso: Indispensable para roscado de dos entradas
- Ergonomía de uso: Volantes y palancas óptimamente ubicadas para acceso fácil
- Protección contra sobrecarga del delantal: Al sobrecargar del carro de delantal avance de trabajo se deshabilita automáticamente
- Protección de la caja de roscas: Pernos de seguridad en husillos de roscas y avances protegen la caja de roscas contra sobrecarga
- Aparato de recaída de paso: Indispensable para roscado de dos entradas
- Ergonomía de uso: Volantes y palancas óptimamente ubicadas para acceso fácil
- Protección contra sobrecarga del delantal: Al sobrecargar del carro de delantal avance de trabajo se deshabilita automáticamente
- Protección de la caja de roscas: Pernos de seguridad en husillos de roscas y avances protegen la caja de roscas contra sobrecarga

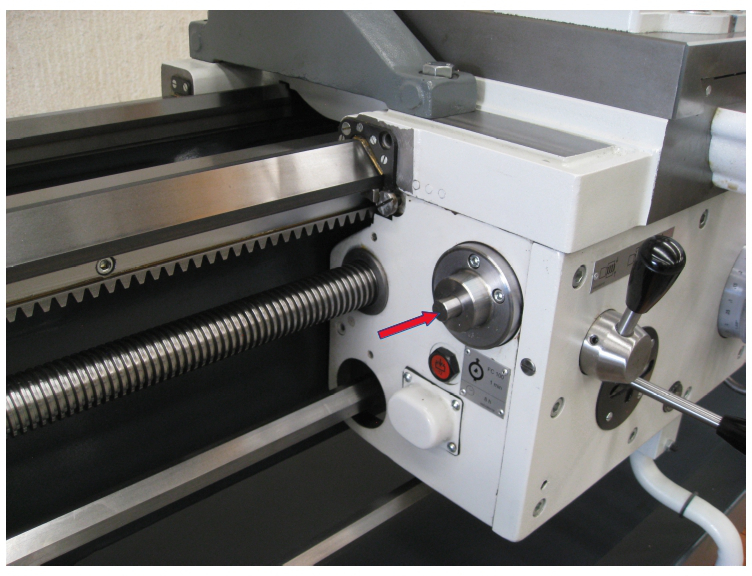

Lubricación
Lubricación central de superficies de carros
- Mediante un botón se lubrican superficies de los carros y guiás de bancada: Lubricación centralizada evita las interrupciones del trabajo y no requiere mucha inspección por operador
- Mediante un botón se lubrican superficies de los carros y guiás de bancada: Lubricación centralizada evita las interrupciones del trabajo y no requiere mucha inspección por operador

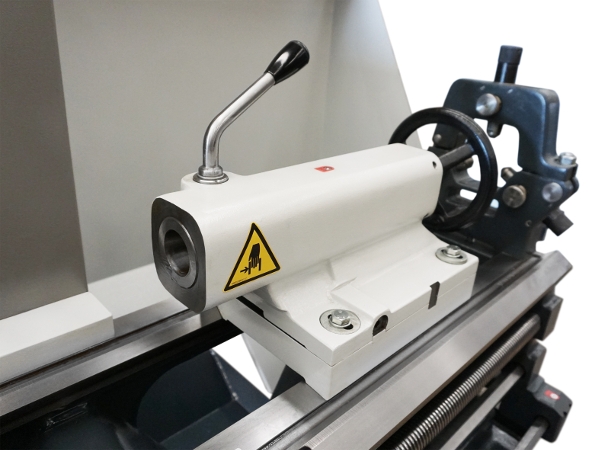

Contrapunto
Contrapunto con funda templada
- Funda del contrapunto templada y rectificada: Incrementa su vida útil por años
- Cuerpo interno del contrapunto lapeado: Garantiza alta precisión de torneado las piezas sujetadas entre puntos
- Base de contrapunto rasqueteada: Icrementa la precisión de la maquina
- Funda del contrapunto templada y rectificada: Incrementa su vida útil por años
- Cuerpo interno del contrapunto lapeado: Garantiza alta precisión de torneado las piezas sujetadas entre puntos
- Base de contrapunto rasqueteada: Icrementa la precisión de la maquina

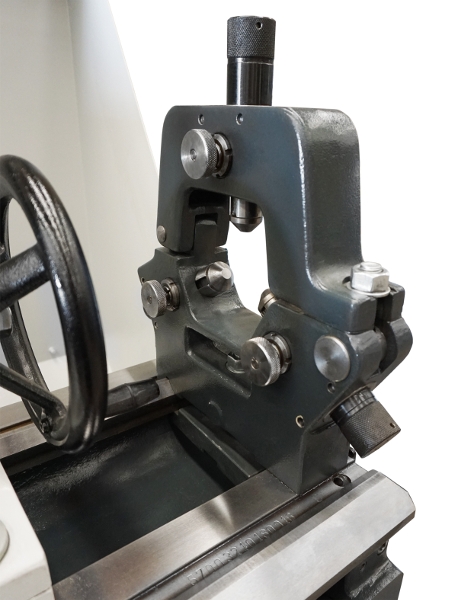

Luneta fija
Luneta muy firme
- Diseño robusto: Soporta peso de la pieza torneada hasta 132 kg
- Construcción de hierro fundido: Elimina vibraciones de la pieza torneada
- Diseño robusto: Soporta peso de la pieza torneada hasta 132 kg
- Construcción de hierro fundido: Elimina vibraciones de la pieza torneada
Bancada
Bancada templada con escote
> Bancada con escote: Permite tornear mayor diámetro de las piezas tipo disco
Cabezal
Cabezal de alta precisión
> Husillo principal con superficies cementadas y templadas: Mantiene la precisión por años
Caja de revoluciones
Engranes templados y rectificados, clutch y electro-freno
> Engranes templados y rectificados: Incrementan vida útil y reducen vibraciones y ruido
> Clutch: Permite invertir giro sin parar el motor permitiendo ahorro de energía y incremento en eficiencia
> Freno electro-dinámico: Activa paro de emergencia de giro del chuck. ¡Indispensable para la seguridad del operador!
Delantal
Reloj de rosca, ergonomía de uso y protección contra sobrecarga
> Aparato de recaída de paso: Indispensable para roscado de dos entradas
> Ergonomía de uso: Volantes y palancas óptimamente ubicadas para acceso fácil
> Protección contra sobrecarga del delantal: Al sobrecargar del carro de delantal avance de trabajo se deshabilita automáticamente
> Protección de la caja de roscas: Pernos de seguridad en husillos de roscas y avances protegen la caja de roscas contra sobrecarga
Lubricación
Lubricación central de superficies de carros
> Mediante un botón se lubrican superficies de los carros y guiás de bancada: Lubricación centralizada evita las interrupciones del trabajo y no requiere mucha inspección por operador
Contrapunto
Contrapunto con funda templada
> Funda del contrapunto templada y rectificada: Incrementa su vida útil por años
> Base de contrapunto rasqueteada: Icrementa la precisión de la maquina
Luneta fija
Luneta muy firme
> Diseño robusto: Soporta peso de la pieza torneada hasta 132 kg
> Construcción de hierro fundido: Elimina vibraciones de la pieza torneada
Capacidad
| Volteo sobre la bancada | 330 mm |
|---|---|
| Volteo sobre el carro | 168 mm |
| Volteo en el escote | 520 mm |
| Longitud de escote | 230 mm |
| Distancia entre puntos | 1000 mm |
| Diámetro del chuck | 200 mm |
| Ancho de la bancada | 340 mm |
Cabezal
| Cono interior del husillo | MT6 |
|---|---|
| Barreno del husillo | 52 mm |
| Nariz del husillo | B-6 |
| Revoluciones del husillo | 14 - 2500 rpm |
| Número de revoluciones del husillo | 16 |
| Torque máx. del husillo | 1000 Nm (a 40 rpm) |
Torreta
| Tipo de Torreta | Torreta Manual de 4 estaciones |
|---|---|
| Dimensiones máx. de Herramienta | 20 x 20 mm |
Carros
| Carrera del carro transversal | 250 mm |
|---|---|
| Carrera del Carro Porta-Cuchillas | 140 mm |
| Gama de avances longitudinales | 0.25 - 3.2 mm/rev |
| Gama de avances transversales | 0.12 - 1.6 mm/rev |
Roscas
| Número de roscas métricas | 26 |
|---|---|
| Gama de roscas métricas | 0.25 - 20 mm |
| Número de roscas pulgadas | 35 |
| Gama de roscas pulgadas | 2 - 160 hilos/1” |
| Número de roscas modulares | 21 |
| Gama de roscas modulares | 0.125 - 10 mm |
| Número de roscas diametral pitch | 21 |
| Gama de roscas diametral pitch | 4 - 160 D.P. |
Contrapunto
| Cono de la funda del contrapunto | MT5 |
|---|---|
| Diámetro de la funda del contrapunto | 70 mm |
| Salida de la funda del contrapunto | 180 mm |
Motores y Otros datos
| Motor principal | 4 kW |
|---|---|
| Motor de la bomba de refrigerante | 0.09 kW |
| Potencia total instalada | 5.2 kVA |
| Alimentación eléctrica | 220 V / 60 Hz |
| Ejecución de máquina | Sistema Métrico, Sistema Inglés |
Dimensiones y Peso
| Dimensiones de la maquina (largo x ancho x altura) | 2640 x 1010 x 1445 mm |
|---|---|
| Peso de Maquina (Kg) | 1620 |
| Manufacturante | Trens - TOS |
| SKU | 42 |
